図面の書き方

穴の位置と大きさの書き方

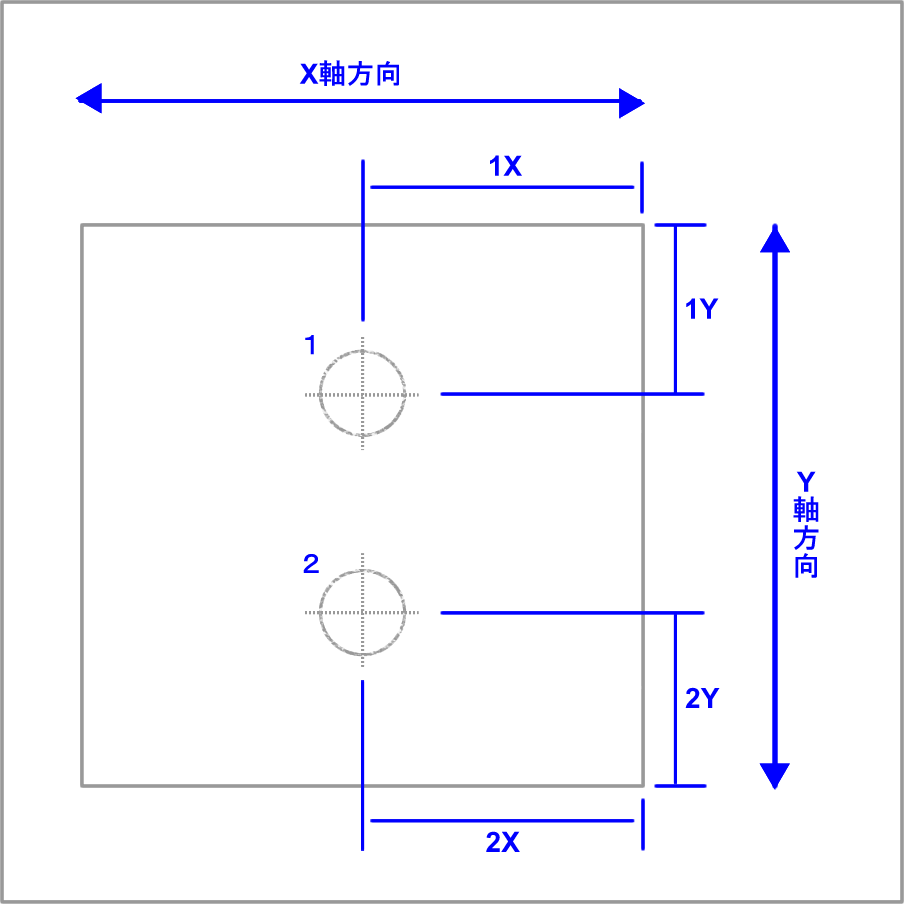

穴の位置は、材料の端から穴の中心点までの長さを記入します。１つの穴に対してそれぞれX軸方向とY軸方向の２つの長さと穴の直径を書いてください。

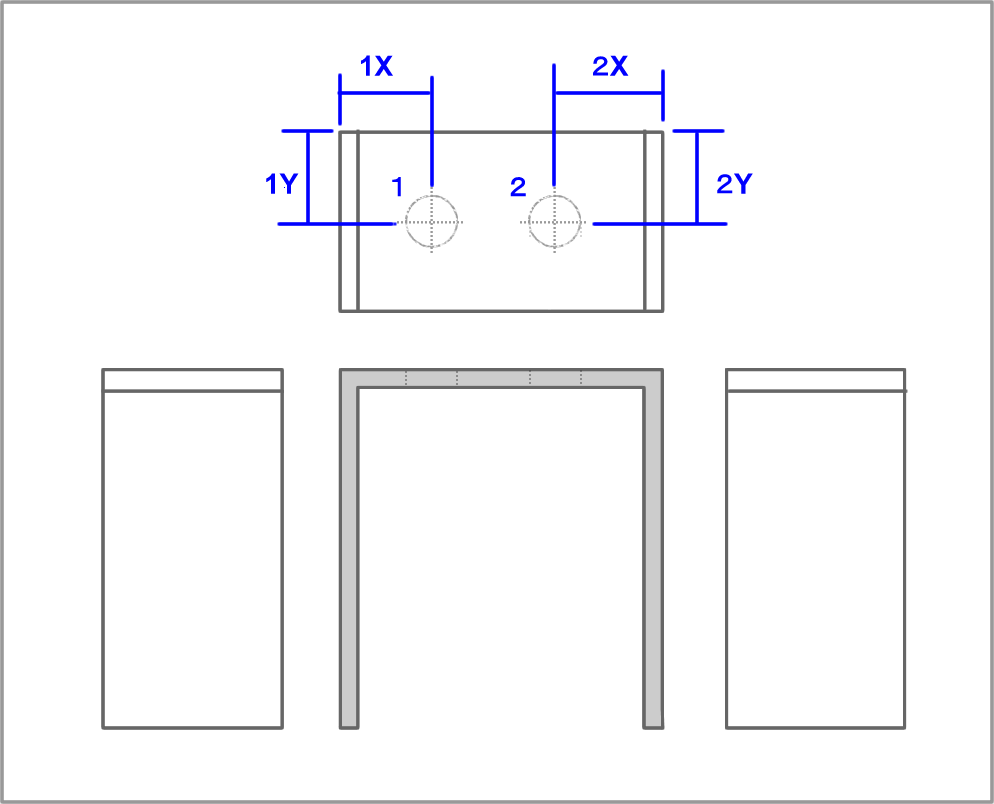

コの字型やハット型の中央付近に穴あけ加工をする場合は、折り曲げ位置からの長さと、同じく穴の直径を記入してください。

長穴の書き方

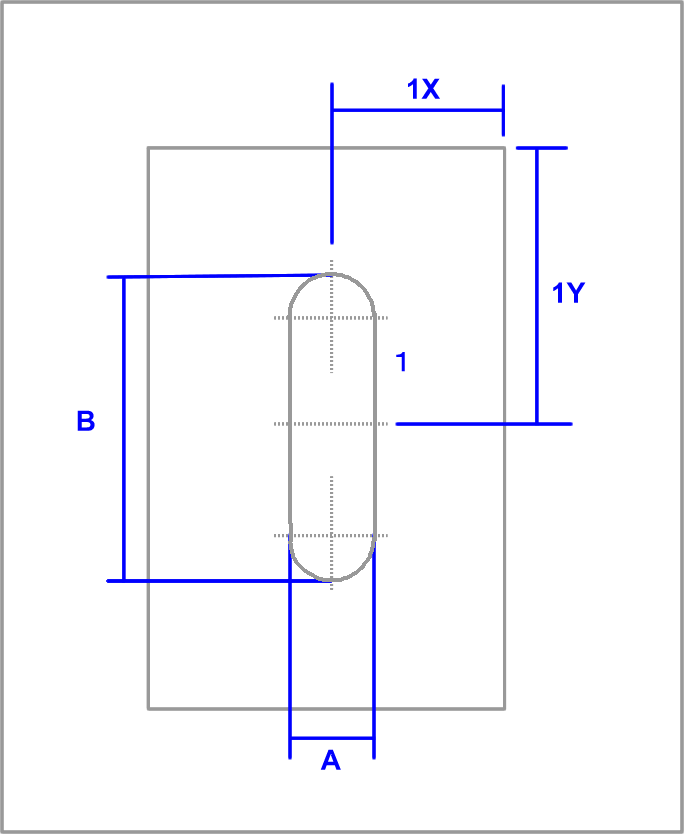

長穴の場合、図のように材料の端から長穴の中心に対してそれぞれX軸方向とY軸方向の２つの長さと、穴自体のX軸方向とY軸方向の長さを記入してください。
